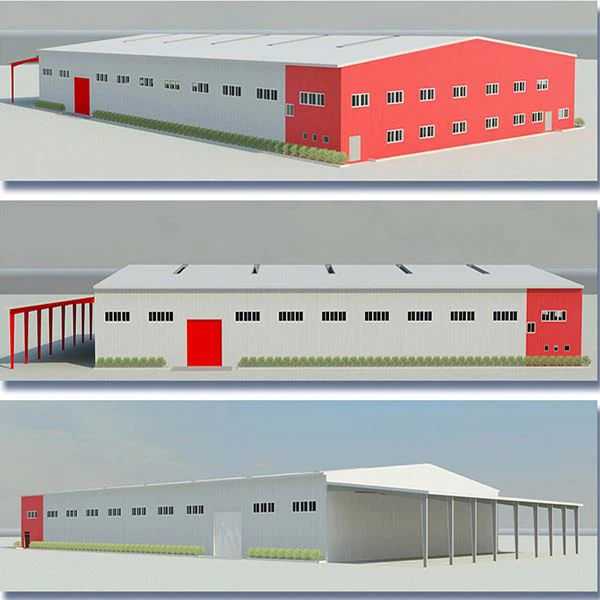

L60m * W15m * H6m Склад сталевої конструкції з мезоніном для Чилі





Розміри: ширина 15 м х довжина 40 м х висота 6 м

Сейсмічні вимоги: Ступінь сейсмостійкості 8

Вітрове навантаження: 120 км/год

Снігове навантаження: Не згадується

Матеріал даху та стін: одна панель із кольорової сталі товщиною 0,5 мм

Мезонін: Розташований на одному кінці, висота 3 м, довжина 15 м х ширина 5 м

Адаптивні регіони:Чилі, Перу, Австралія, Індонезія, Папуа Нова Гвінея...





Первинні кадри: Сталеві колони та балки Q345B рекомендуються через їх високу міцність-до-ваги, що підходить для складу такого розміру.

Другорядні члени: Використовуйте сталь Q235B для прогонів, рейок і кріплень, щоб забезпечити відповідну підтримку та збалансувати-рентабельність.

фундаменти: Залізобетонні фундаменти, розроблені таким чином, щоб витримувати місцеві сейсмічні умови та вітрові навантаження.

Міжповерхова структура: Конструкція з використанням сталі Q345B для підтримки вказаних розмірів і вимог до навантаження.





Оцінка залежатиме від точної конструкції та відстані між рамами, другорядними елементами та мезоніном. Як приблизна оцінка:

Первинні кадри: Приблизно 30-40 кг/м²

Другорядні члени: Близько 10-15 кг/м²

Дахові та стінові панелі: Враховуйте вагу кольорових сталевих панелей товщиною 0,5 мм плюс будь-яку ізоляцію чи додаткові шари.

Загальна розрахована вага сталі: Для основної будівлі (за винятком мезоніну) приблизно 18 000-24 000 кг для основних конструкцій і 6 000-9 000 кг для другорядних елементів. Мезонін додав би ще 5000-7000 кг.





Параметри конструкції: Сейсмічна зона 8, швидкість вітру=120 км/год (~33,3 м/с), відсутність снігового навантаження
Обшивка даху та стін: 0,5 мм одношарові сталеві-панелі з кольоровим покриттям
Мезонін: 15 м (Д) × 5 м (Ш) × 3 м (В), розташований на одному кінці фронтону

1. Основний структурний каркас

Пункт	опис	Кількість	Вага блоку (кг/м)	Загальна вага (кг)
C1	Основні колони (права або спеціальна H-секція, Q345B) – висота 6 м	14 шт. (7 відсіків @ ~6,67 м oc)	~65 кг/м	14 × 6 × 65 = 5,460
B1	Кроквяні балки (I-балка або конічна балка, Q345B) – проліт 15 м	14 шт	~40 кг/м	14 × 15 × 40 = 8,400
B2	Конькова балка/стяжка (якщо потрібна для стабільності)	2 × 40m	~28 кг/м	80 × 28 = 2,240
BR	Скріплення даху (X-скріплення, кут L50×5 або круглий стрижень)	Всього ~200 м	~4 кг/м	800
WB	Кріплення стін (вертикальні та горизонтальні, подібні до даху)	~150 m	~4 кг/м	600

Примітка: Відстань між бухтами передбачається6.67 m(40м ÷ 6 відсіків → 7 рамок). У стандартній практиці використовуються жорсткі портальні рами з закріпленими або фіксованими основами залежно від сейсмічних вимог. Для сейсмічної зони 8 рекомендуються момент-з’єднання.



2. Вторинний каркас (прогони та пояси)

Пункт	опис	Інтервал	Довжина за пробіг	Кількість прогонів	Загальна довжина (м)	Розділ	Вага блоку (кг/м)	Загальна вага (кг)
P1	Прогони даху (C/Z-секція, Q235B)	1.5 m o.c.	40 m	11 пробіжок (15 м ÷ 1.5 + 1)	440	C200×75×20×2.5	~5.5	2,420
G1	Стіни (C-секція, Q235B)	1.2 m o.c.	40 м (довгі стіни)	5 прогонів на сторону × 2 сторони	400	C180×60×20×2.0	~4.2	1,680
G2	Гейбл Кінець (15 м стіни)	1.2 m o.c.	15 m	5 прогонів × 2 кінці	150	C180×60×20×2.0	~4.2	630



3. Мезонінова конструкція (15м × 5м)

Пункт	опис	Кількість	Вага одиниці	Загальна вага (кг)
MC1	Мезонінні колони (SHS 150×150×5, Q345B) – висота 3м	8 шт	~25 кг/м	8 × 3 × 25 = 600
MB1	Первинні балки (IPE200 або HEA160, Q345B) – проліт 5 м	10 шт	~25 кг/м	10 × 5 × 25 = 1250
MB2	Вторинні балки (C150, Q235B) – 15 м прольоту при 2,5 м oc	7 шт	~3,8 кг/м	7 × 15 × 3.8 = 399
колода	1,0 мм шашечка або 0,8 мм гофрована сталева дека (не-композитна)	75 m²	~8 кг/м²	600
Розкоси	Антресольна діагональна стяжка (L40×4)	~50 m	~2,4 кг/м	120

Примітка: Передбачається, що мезонін підтримує легке зберігання (~2–3 кН/м² живе навантаження). Без бетонного покриття. сталеві сходи становитимуть 830 кг/од



4. Система обшивки

Пункт	опис	Площа (м²)	Вага (кг/м²)	Загальна вага (кг)
Покрівельні панелі	0,5 мм, кольорова сталь, одна оболонка (трапецієподібний профіль, наприклад, YX28-205-820)	15 × 40 = 600	~4.5	2,700
Стінові панелі	0,5 мм, кольорова сталь, одна оболонка (той же профіль)	2×(40×6) + 2×(15×6) – антресольний виріз ≈660	~4.5	2,970
Кріплення та аксесуари	Гвинти, шайби, накладки, герметики	-	-	~500

Примітка: Площа антресольної стіни вираховується (~15×3=45 м²). Фактичне покриття панелей може відрізнятися через перекриття.



5. З'єднувальні матеріали

Пункт	опис	Розрахункова вага (кг)
Болти (M20/M24, клас 8.8)	Для основної рами та мезоніну	400
Витратні матеріали для зварювання	Електроди, дріт	150
Анкерні болти (M24, L=800 мм)	2 на стовпець × 14=28 шт	120



6. Підсумок загального використання сталі

Категорія	Вага (кг)
Основна рама	17,500
Вторинне обрамлення	4,730
Міжповерхова структура	3,799
Облицювання (включаючи аксесуари)	6,170
Підключення та інше	670
ЗАГАЛЬНА РОЗРАХОННА ВАГА СТАЛІ	≈ 32,869 кг

прибл. Сталева інтенсивність:

Головна будівля (поверх 600 м²):~55 кг/м²

Включно з мезоніном (675 м² ефективно):~48,7 кг/м²

Примітки та припущення

Сейсмічний проект: Сейсмічна зона 8 (Китай GB 50011) передбачає високий сейсмічний коефіцієнт (~0,2g–0,3g). Передбачається, що стійкі до моменту портальні рами з пластичними деталями.

Вітрове навантаження: 120 км/год ≈ 0,75 кН/м² основний тиск (згідно ASCE 7 або місцевого коду). Облицювання та вторинні елементи розроблені відповідно.

Без крана чи важкого обладнання: Потужне навантаження приймається як 0,3 кН/м² (дах) і 0,5 кН/м² (стіни).

фундамент: Не включено в сталевий зліт (за винятком бетону/сталевої арматури).

Захист від корозії: уся конструкційна сталь передбачається гаряче{0}}оцинкованою або пофарбованою (кількісно не визначено).

Цей список матеріалів надає реалістичну попередню оцінку закупівлі та калькуляцію витрат. Для будівництва необхідні детальні креслення, проект підключення та перевірка відповідності коду ліцензованим інженером.





Цей план містить базову основу для проектування запропонованого збірного складу. Детальний інженерний аналіз, включаючи розрахунки навантаження, специфікації матеріалів і будівельні креслення, повинні виконуватися кваліфікованими фахівцями.
