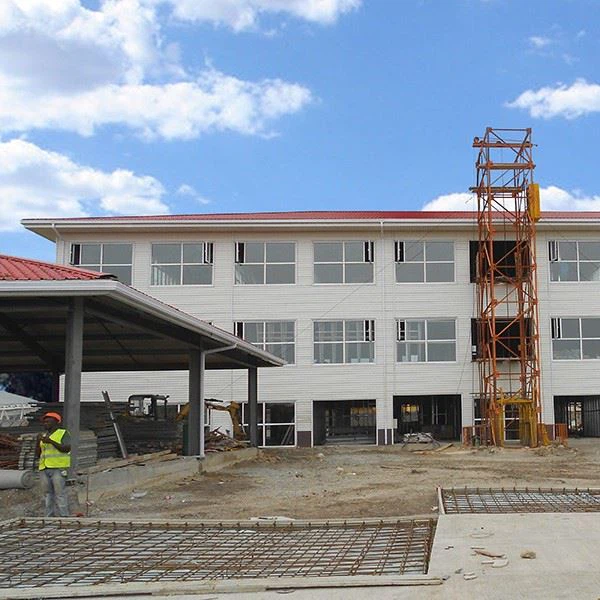

Офісна будівля в Порт-Морсбі, Папуа-Нова Гвінея з використанням системи сталевих будівель CBC

Аналіз дизайну та ринкової адаптованості офісної будівлі в Порт-Морсбі, Папуа-Нова Гвінея з використанням системи CBC Steel Building System



A1:
Будівля є одноповерховою-офісною конструкцією зі сталевим{1}}каркасом із такими основними параметрами:

Розміри плану: 80,0 м (довжина) × 25,0 м (ширина), з 0,5 м звисами даху з усіх боків → загальна площа даху=81.0 м × 26,0 м.

Поділ бухти по довжині: 8 відсіків, налаштованих як:
5.71 m + 11.43 m × 6 + 5.71 m = 80.0 m

У двох торцевих секціях (5,71 м кожна) розташовані сходові клітки та туалети.

Шість центральних відсіків (11,43 м кожна) призначені для закритих офісних модулів.

Розкладка по ширині: Загальна ширина=25.0 м, що включає:

1,5 м внутрішній коридор по вулпівденна сторона,

23,5 м чистою глибиною офісу на північ.

Фенестрація:

Південний фасад: структурне скління-на всю висоту (скляна навісна перегородка).

Північний фасад: Великі фіксовані або робочі скляні вікна (не-несучі-навантаження).

Дах: односхилий (одно-схилий) дах із нахилом на північ (типовий нахил: 2–5%, передбачається 3% → перепад висот=0.75 м на 25-метровому прольоті).

Висота карниза: рівномірна чиста висота4.0 mна південному карнизі; гребінь (півн. край) при4.75 m.

Підлогова система: CBC-надається1,0 мм профільований сталевий настил(композитний металевий настил) с-залізобетонне покриття на місці(зазвичай товщиною 100–120 мм), діючи спільно зі сталевими балками.

Стіни: використання не-структурного заповненнямісцеві пустотілі бетонні блоки(не несучий-; лише для корпусу та перегородок).

Основний каркас конструкції складається з:

Основні поперечні рами: Жорсткі портальні рами або просто опорні -двотаврові-балки довжиною 25 м (світлий проліт між північною та південною лініями).

Поздовжня стійкість: Забезпечується кріпленням даху, кріпленням стін у стрижнях туалетів/сходів і дією діафрагми композитних настилів підлоги та даху.

Стовпці: холодноформовані або зварні -колони CBC, розташовані на інтервалах (5,71 м або 11,43 м), розроблені для гравітаційних + бокових навантажень.





A2:
Порт-Морсбі розташований в aзона високої сейсмічної активності(PNG зображено на Тихоокеанському вогняному кільці) і враженнятропічні циклони. Дизайн відповідає принципам, узгодженим із AS/NZS 1170 та AISC 360, адаптованим на місцевому рівні.

Основні міркування щодо дизайну:

Сейсмічні навантаження: Висока сейсмічність вимагає пластичного деталізації. Рами CBC повинні використовувати стійкі до моменту з’єднання або рами з концентричними розкосами в зонах сходів/підступів.

Вітрове навантаження: Базова швидкість вітру ≈ 40–45 м/с (144–162 км/год). Скляні фасади мають бути структурно засклені вітро- стійками.

Водовідведення з даху: односхилий-дах направляє дощову воду до північної ринви; адекватне падіння (3%) запобігає ковтанню.

Бічна стійкість:

Південна скляна стіна забезпечуєнемає бокового опору→ стабільність має виходити з:
(a) Скоби в кінцевих відсіках (туалети/сходові шахти),
(b) Х-кріплення даху або діагональні зв’язки,
(c) Композитна діафрагма підлоги, що передає бічні навантаження на вертикальні розкоси.

фундамент: неглибока підкладка або смуга фундаменту на компетентному латеритному ґрунті; пальові фундаменти, якщо поблизу прибережних м’яких відкладень.

Структурне програмне забезпечення (наприклад, ETABS, SAP2000) моделює 3D раму з:

Гравітаційне навантаження: постійне (сталь, бетонна плита, оздоблення), постійне (3,0 кПа офіс + 0.5 кПа обслуговування даху).

Бічні навантаження: сейсмічні (спектр відгуку за кодами PNG) і вітрові (ASCE 7 або AS/NZS 1170.2).



A3:

компонент	Специфікація
Головні балки (поперечні)	Вбудовані -секції (наприклад, глибиною 600–800 мм), пластинчасті фланці/перетинки зварені, сталь марки S355
Другорядні балки (поздовжні)	C-секції або I-балки @ 2,5–3,0 м oc підтримуючої металевої настилу
Стовпці	Коробчасті або I-формовані секції-з фундаментом-на бетонних фундаментах
Металева колода	CBC 1,0 мм оцинкований профільований лист (наприклад, типу Bondek®-), 120 мм бетонне покриття з сіткою/арматурою
Розкоси	Круглі порожнисті секції (CHS) або плоскі стрижні в торцевих прорізах і даху
Зв'язки	Болтові/зварні моменти або штифтові з’єднання відповідно до стандартних деталей CBC
Опора обшивки	Настінні рейки (C-секції) на 2,0 м по вертикалі для цегляних зв’язків і віконних анкерів

Примітка: пустотілі стіни єтільки шпон-з’єднані стіновими стяжками зі сталевими рейками, але не несуть структурного навантаження.





A4:
Подібне поділяють і Філіппінитайфун і сейсмічні ризикиз PNG (NSCP 2015 регулює дизайн). Адаптації:

Вітер: Збільште базову швидкість вітру до 250+ км/год у прибережних районах → міцніше кріплення даху, ударостійке скло-.

Сейсмічні: Більш високі сейсмічні коефіцієнти в метро Маніла (зона 4) → підвищена пластичність, можливий перехід до рам спеціального моменту.

Матеріали: Пустотілі блоки широко доступні; Терасна дошка CBC сумісна з місцевими бетонними практиками.

Корозія: Використанняоцинкована або пофарбована сталь(покриття цинк-Al) через високу вологість.

Застосовність: Дуже підходить для промислових парків у Себу, Кларк або Батангас. Незначні зміни розмірів відсіків можуть відповідати місцевим стандартам модулів (наприклад, відсіки 8 або 10 м).



A5:
Обличчя Чилі та Перунадзвичайна сейсмічність(один із найвищих у світі), аленизький ризик тайфуну.

Основні адаптації:

Сейсмічний проект: Необхідно відповідатиNCh 433 (Чилі)абоNorma Técnica E.030 (Перу). Вимагає:

Вищий клас пластичності (наприклад, пластичність типу D у Чилі).

Ієрархія сильна колона–слабка балка.

Системи ізоляції основи або розсіювання енергії для критичних об’єктів.

Вітер: Нижче, ніж PNG (за винятком прибережної Атаками), тому навантаження на обшивку зменшено.

Скляні фасади: має відповідати обмеженням сейсмічного дрейфу (< h/400) to prevent breakage.

фундаменти: Часто вимагають глибоких паль через розріджувані ґрунти (наприклад, басейни Ліми, Сантьяго).

Життєздатність системи CBC: Чудова-модульна сталева конструкція зростає на обох ринках для швидкого розгортання. однак,місцева сертифікаціязв'язків CBC має важливе значення.





A6:
Тонга - це амала острівна державаз:

Дуже високий ризик циклону(Шторми 4–5 категорії),

Помірна сейсмічність,

Обмежені будівельні ресурси.

Адаптації:

Вітер: Розрахунок на пориви 280+ км/год → надійні кріплення-даху, протиракетне-скло або замініть скло залюмінієві жалюзі + полікарбонату не-критичних зонах.

Корозія: Обов'язкове використаннягарячеоцинкована або нержавіюча сталькріплення та елементи.

Простота: Зменшити архітектурну складність; виготовляти цілі рами за-островом (наприклад, на Фіджі чи Новій Зеландії) для швидкого складання.

Матеріали: Імпорт пустотілих блоків може бути дорогим → розглянутибетонні відкидні-панеліабофіброцементні плитияк альтернативи.

Придатність CBC: підходить для урядових проектів або проектів неурядових організацій, де швидкість і довговічність мають значення, але логістику потрібно планувати ретельно.



A7:
Південна Африка маєпомірні вітрові/сейсмічні навантаженняале різноманітний клімат (прибережний Дурбан проти посушливого Йоганнесбурга).

Ключові міркування:

Стандарти: Дизайн перSANS 10160(завантаження) іSANS 10162(сталь). Сейсмічні навантаження низькі (більшість регіонів Зона 1), але вітер може бути сильним у прибережній Західній/Східній Капській протоці.

Безпека: У міських районах (наприклад, Йоганнесбург) може знадобитися скління-першого поверхуламінована або захисна плівка.

Теплова продуктивність: скління-на північ (у південній півкулі) спричиняє перегрів → додайте зовнішнє затемнення або скло з низьким{1}}e.

Матеріали: Пустотілі блоки та сталевий настил є стандартними; Система CBC добре інтегрується з місцевими виробниками.

Корозія: Прибережні міста (Дурбан, Кейптаун) потребують захисту від корозії C4.

Відповідність ринку: ідеально підходить для комерційних офісів у промислових вузлах (наприклад, Rosslyn, Isando). Потрібні мінімальні структурні зміни.





A8:
Особи Індонезіїдуже високий сейсмічний і вулканічний ризик, плюссильні опади та вологість.

Необхідні зміни:

Сейсмічні: Треба дотримуватисяSNI 1726:2019(еквівалентно ASCE 7). Високі сейсмічні зони (наприклад, Джакарта, Балі, Паданг) потребують:

Резервні бічні системи,

Суворий контроль міжповерхового дрейфу,

Можливі подвійні системи (моментна рама + розкосний сердечник).

Вітер: помірний (за винятком східних островів), але мусонні дощі вимагають крутішого нахилу даху (більше або дорівнює 5%) і більших жолобів.

Вологість і корозія: ВикористанняСталь з покриттям Al-Zn(наприклад, ZAM®) або фарбувальні системи, призначені для тропічного впливу.

Місцеві матеріали: Поширені пустотілі глиняні або бетонні блоки; забезпечити сумісність із рухом сталевої рами.

скло: рекомендовано загартоване, -змочене скло, щоб запобігти спонтанному розбиттю під час вологої спеки.

Застосовність CBC: великий потенціал на Яві, Суматрі та Сулавесі для корпоративних або урядових будівель за умови покращеної сейсмічної деталізації.

Офісна будівля CBC із сталевим-каркасом, розроблена для Порт-Морсбі, є надійним модульним рішенням, яке можна ефективно адаптувати до різноманітних світових ринків. Хоча основна структурна логіка залишається незмінною,місцеві небезпеки для навколишнього середовища (вітер, сейсмічні хвилі, корозія), доступність матеріалів і нормативна базадиктувати необхідні зміни. Завдяки цілеспрямованим інженерним коригуванням ця конструкція пропонує масштабоване, довговічне та швидке розгортання офісне рішення на Філіппінах, у Латинській Америці, на островах Тихого океану, у Південній Африці та Південно-Східній Азії.
