Статистика споживання сталі, структурний аналіз і ринкова застосовність проекту заводу CBC SG ECO на Філіппінах

Статистика споживання сталі, структурний аналіз і ринкова застосовність проекту заводу CBC SG ECO на Філіппінах

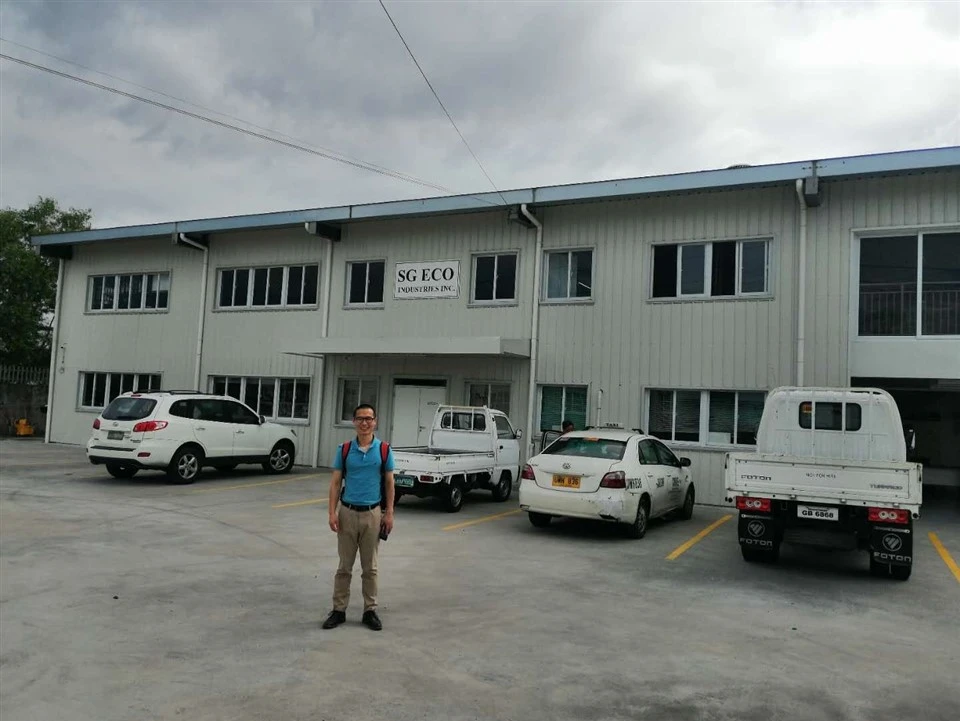

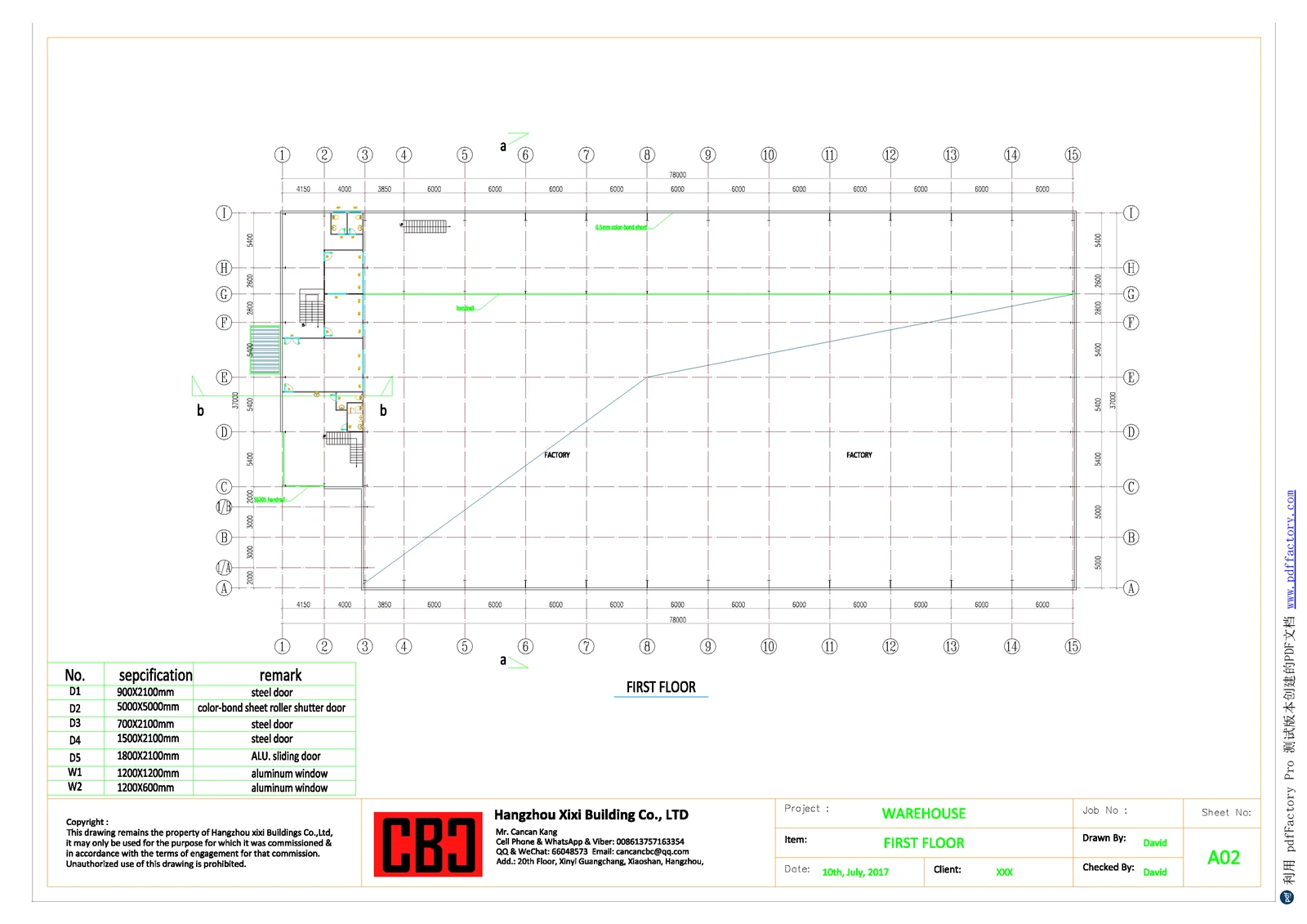

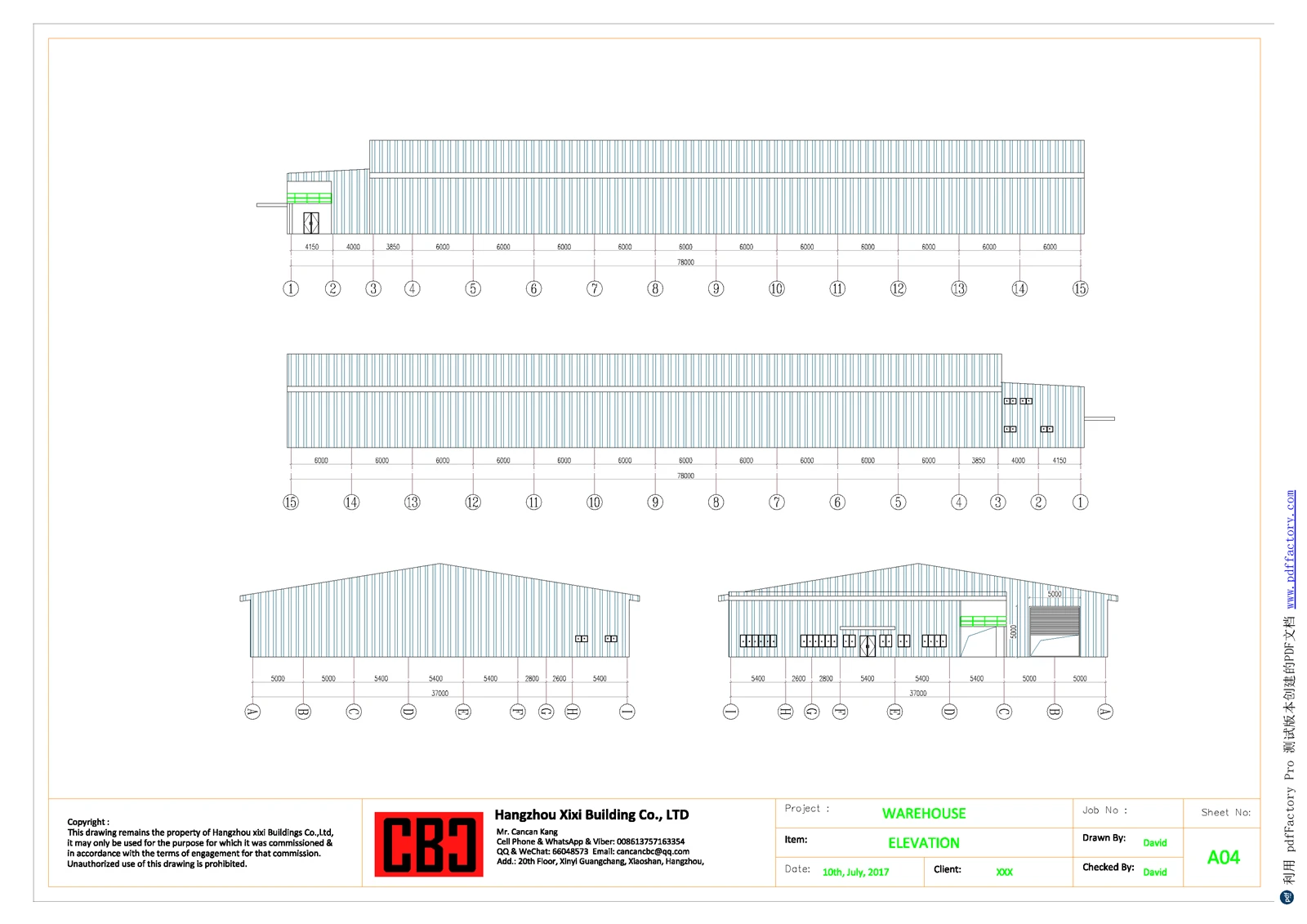

У 2017 році CBC розробила та виготовила проект збірного заводу для філіппінського клієнта SG ECO. Головна будівля має розміри 70 м в довжину, 37 м в ширину і 6 м у висоту, з відстанню 6 м кожна, за винятком крайньої західної бухти, яка становить 3,6 м. Напрямок прольоту - один проліт без проміжних колон. У північній частині заводу влаштовано антресоль шириною 7,4 м і висотою 3 м. Дво{12}}поверхова офісна будівля розташована за межами західної сторони заводу, спільно з головною будівлею заводу. Офісна будівля має довжину 22 м, ширину 8,15 м, висоту кожного поверху 3 м, загальну висоту 6 м. Основні сталеві колони мають індивідуальний профіль CBC H750*300*6*12 мм, балки даху розділені на дві секції: H900~600*250*6*10 мм і H600*250*6*10 мм. Прогони даху та стін C160*60*20*1,8 мм. Міжповерхові колони Н300*200*6*10мм, міжпоперечні балки Н400*200*6*10мм. На кожному кінці є 6 вітронепроникних колонок розміром H400*180*6*8 мм. Балки офісної будівлі H400 * 200 * 6 * 10 мм, одна сторона колон розділяє колони складу, а інша сторона приймає індивідуальний профіль H300 * 200 * 6 * 10 мм. Балки даху офісної будівлі Н300*150*6*8мм.





Статистика споживання сталі базується на теоретичній вазі сталевих секцій (щільність сталі: 7,85 г/см³) у поєднанні з фактичною довжиною кожного компонента, а процес розрахунку та результати наведені нижче. Теоретична вага кожного розділу розраховується за формулою або даними галузевого стандарту.



Основні сталеві колони (H750*300*6*12 мм): згідно з формулою розрахунку ваги H-балки, теоретична вага становить приблизно 102,3 кг/м. Кількість головних колон визначається відстанню між колонами: загальна довжина основної будівлі становить 70 м, з інтервалом між колонами 6 м (11 секцій) плюс найзахідніша 3,6 м (1 колона), загалом 13 колон, тобто 26 основних колон. Висота кожної колони 6м. Загальна вага: 26 колон × 6 м × 102,3 кг/м=15, 958,8 кг ≈ 15,96 тонн.

Балки даху:
Загальна вага балок даху: 47.85 + 21.64=69.49 тонн.

Секція 1: H900~600*250*6*10 мм (змінний поперечний-переріз), теоретична вага становить близько 85,2 кг/м. Проліт 21,6м, 26 балок (відповідає 13 пролетам). Загальна вага: 26 балок × 21,6 м × 85,2 кг/м=47, 848,32 кг ≈ 47,85 тонн.

Секція 2: H600*250*6*10 мм, теоретична вага близько 57,8 кг/м. Проліт 14,4м, 26 балок (відповідає 13 пролетам). Загальна вага: 26 балок × 14,4 м × 57,8 кг/м=21, 640,32 кг ≈ 21,64 тонни.



Прогони даху та стін (C160*60*20*1,8 мм): Обчисліть теоретичну вагу відповідно до формули сталевого профілю C-: (160 + 2×60 + 2×20 - 4×1,8) × 1,8 × 7,85 / 10000 ≈ 5,23 кг/м.
Загальна вага прогонів: 12.45 + 4.97=17.37 тонн.

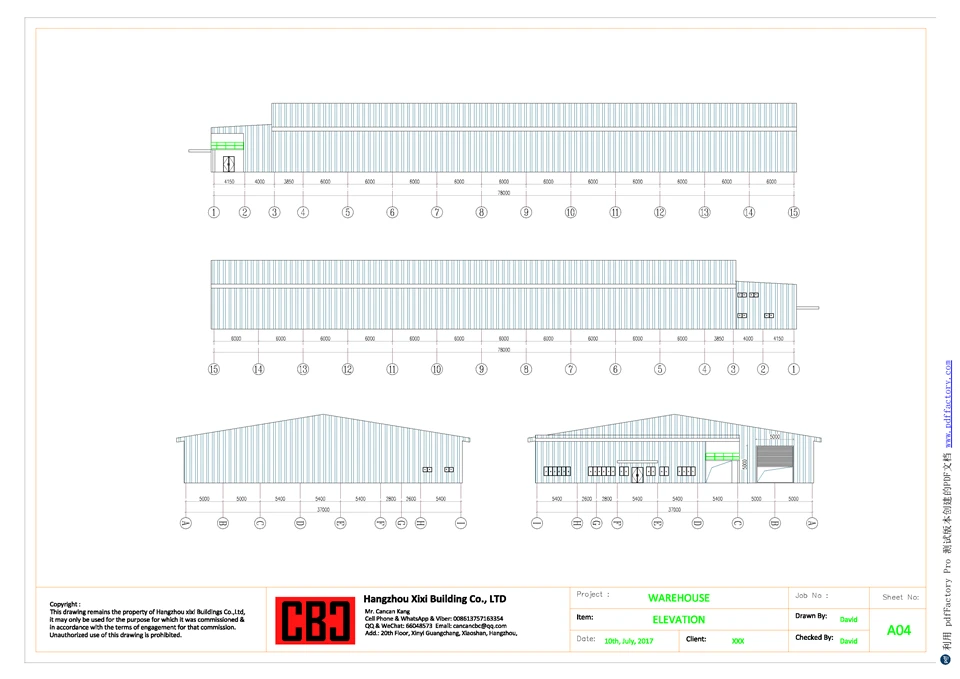

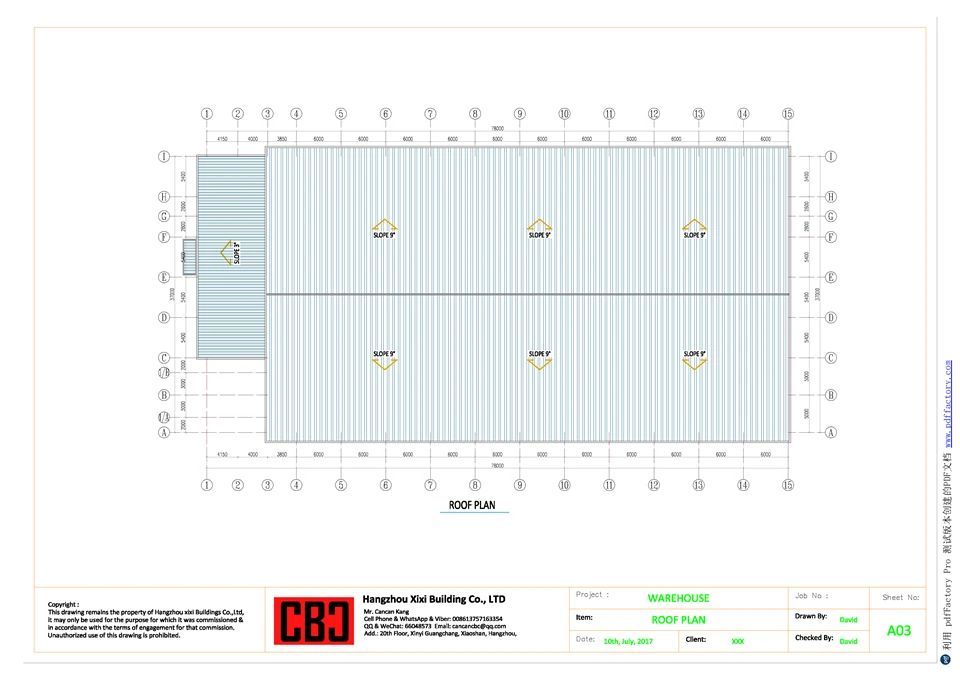

Прогони даху: розташовані вздовж основної будівлі (70 м), відстань 1,2 м (стандартна відстань), кількість прогонів: 39 м (включно з виїмкою) / 1,2 м + 2=34 шт. Загальна довжина: 34 штуки × 70 м=2380м. Вага: 2380 м × 5,23 кг/м=12, 447,4 кг ≈ 12,45 тонн.

Прогони стін: периметр головної будівлі (за винятком спільної стіни з офісною будівлею) становить (70 + 36) ×2 - 22=190м. Висота 6 м, відстань 1,2 м, кількість прогонів на сторону: 6 м / 1,2 м + 2=7 шт. Загальна довжина: 190 м × 7=950 м. Вага: 950 м × 5,23 кг/м=4968.5 кг ≈ 4,97 тонни.



Компоненти мезоніну:
Загальна вага компонентів мезоніну: 1.48 + 4.92=6.40 тонн.

Мезонінні колони (H300*200*6*10 мм): Теоретична вага близько 41,2 кг/м. Ширина антресолі 7,4м, довжина 70м, відстань 6м, кількість колон: 70м / 6м + 1 ≈ 12 шт. Висота 3м. Загальна вага: 12 штук × 3 м × 41,2 кг/м=1483.2 кг ≈ 1,48 тонни.

Мезонінні балки (H400*200*6*10 мм): Теоретична вага близько 55,4 кг/м. Розташовується по ширині антресолі (7,4м), відстань 6м, кількість балок: 70м / 6м + 1 ≈ 12 шт. Загальна довжина: 12 штук × 7,4 м=88.8м. Вага: 88,8 м × 55,4 кг/м ≈ 4920,72 кг ≈ 4,92 тонни.



Вітро-стійкі колони (H400*180*6*8 мм): Теоретична вага становить близько 38,6 кг/м. 6 колонок на кожному кінці, всього 12 колонок. Висота 6м. Загальна вага: 12 колон × 6 м × 38,6 кг/м=2779.2 кг ≈ 2,78 тонни.



Компоненти офісної будівлі:
Загальна вага компонентів офісної будівлі: 7.31 + 2.97 + 1.46=11.74 тонн.

Офісні балки (H400*200*6*10 мм): Теоретична вага 55,4 кг/м. Два поверхи, розташовані по довжині (22м), відстань 4м (відстань умовна), кількість балок на поверх: 8,15м / 4м + 1 ≈ 3 шт. Загальна довжина: 2 поверхи × 3 штуки × 22 м=132м. Вага: 132 м × 55,4 кг/м ≈ 7312,8 кг ≈ 7,31 тонни.

Офісні колони: одна сторона розділяє колони заводу (без додаткового споживання сталі), інша сторона використовує H300*200*6*10 мм (теоретична вага 41,2 кг/м). Кількість колон: 2 поверхи × (22м / 4м + 1) ≈ 12 шт. Висота 3м на поверх, загальна висота 6м. Загальна вага: 12 колон × 6 м × 41,2 кг/м=2966.4 кг ≈ 2,97 тонни.

Балки для даху офісу (H300*150*6*8 мм): Теоретична вага становить приблизно 29,8 кг/м. Розташовуються по ширині (8,15м), відстань 4м, кількість балок: 22м / 4м + 1 ≈ 6 шт. Загальна довжина: 6 штук × 8,15 м=48.9м. Вага: 48,9 м × 29,8 кг/м ≈ 1457,22 кг ≈ 1,46 тонни.





Підсумовуючи всі компоненти, загальне споживання сталі для проекту становить: 15.96 + 69.49 + 17.37 + 6.40 + 2.78 + 11.74=122.74 тонн. Враховуючи втрати сталі при обробці та монтажі (звичайна норма втрат 3%-5%), фактичне загальне споживання сталі становить близько 126,2-128,8 тонн. Цей розрахунок ґрунтується на теоретичній вазі сталевих секцій та умовній відстані між установками, що узгоджується із загальноприйнятим методом розрахунку споживання сталі заводом із сталевих конструкцій.







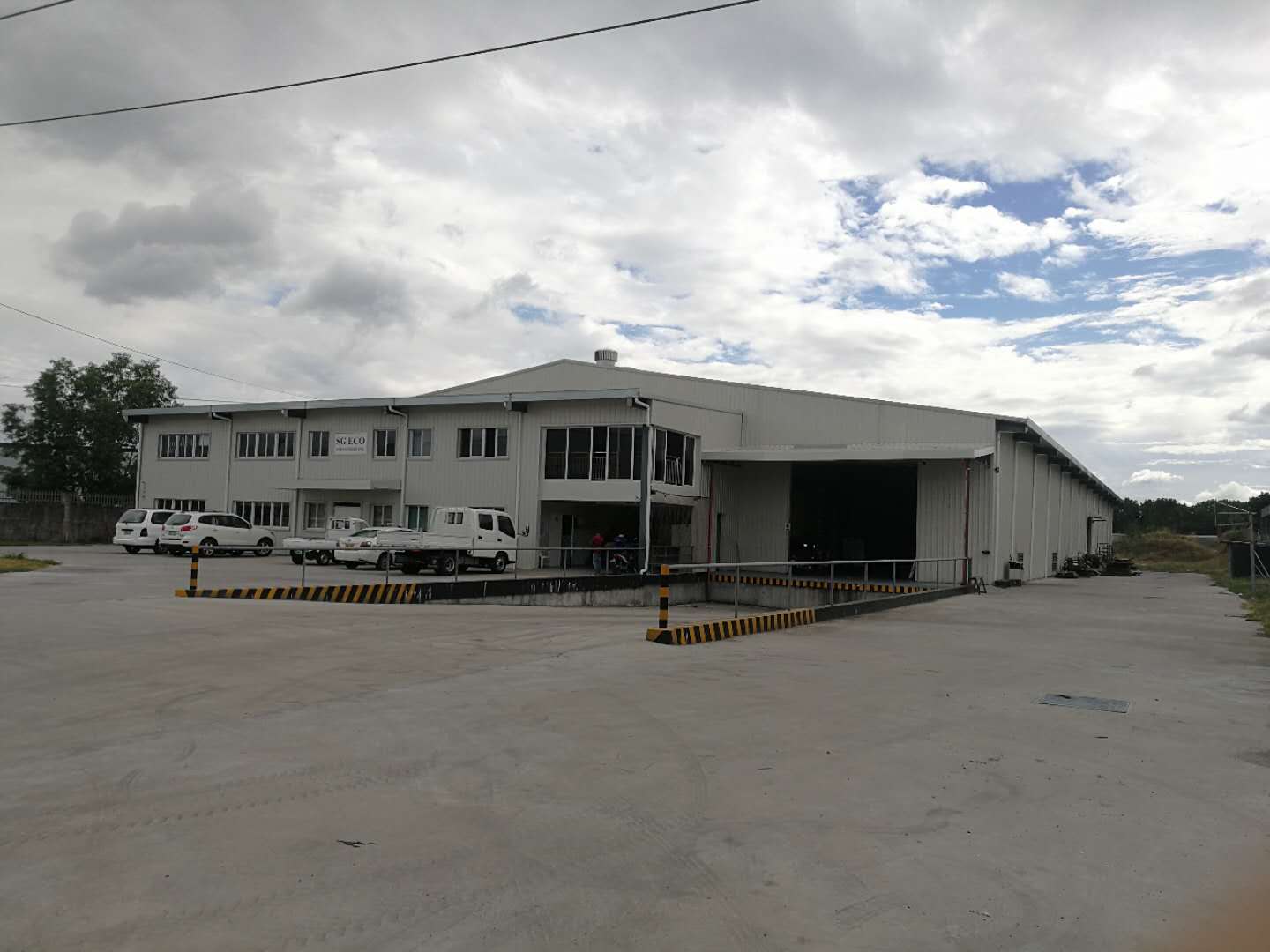

У проекті використовується одно{0}}пролітна сталева каркасна конструкція, яка належить до звичайних портальних каркасних конструкцій на промислових підприємствах. Основна-несуча система складається з основних сталевих колон, балок даху та вітро{3}}стійких колон, які разом несуть вертикальне навантаження (власна-вага, снігове навантаження, навантаження обладнання) та горизонтальне навантаження (вітрове навантаження, сейсмічна навантаження). Мезонін приймає вторинну сталеву каркасну конструкцію, яка з'єднана з основною конструкцією для забезпечення загальної стабільності. Офісна будівля має спільну стіну з головним заводом, що не тільки економить земельні ресурси, але й зменшує споживання сталі в офісній будівлі, а конструктивне з’єднання є компактним і розумним.

З точки зору конструктивного проектування, одно-пролітна конструкція без проміжних колон максимізує внутрішній простір заводу, що зручно для розміщення виробничого обладнання та обігу товарів. Вибір розмірів секцій є науковим: основні сталеві колони (H750*300*6*12 мм) і балки даху (H900~600*250*6*10 мм) використовують балки великого -перерізу H-, які мають високу несучу здатність і можуть задовольнити вимоги до навантаження велико-пролітної установки. Вітро{15}}стійкі колони (H400*180*6*8 мм) розташовані на обох кінцях, щоб підвищити горизонтальну проти-вітрову ефективність конструкції, яка підходить для кліматичних особливостей Філіппін із частими тайфунами. Мезонін та офісна будівля використовують H-балки середнього та малого перерізу, які збалансовують несучу здатність та економічну ефективність. Прогони C-прогону (C160*60*20*1,8 мм) мають переваги легкої ваги та високої міцності, що може ефективно зменшити власну-вагу конструкції та заощадити споживання сталі.





Високе використання простору: одно-пролітна конструкція без проміжних колон усуває обмеження простору, спричинене проміжними колонами, роблячи внутрішній простір заводу відкритим і гнучким. Він підходить для різних виробничих планів, особливо для підприємств, які потребують великого-встановлення обладнання та великого-площового робочого простору. Мезонінна конструкція додатково розширює корисний простір, який можна використовувати під склад, офіс або допоміжне виробництво, покращуючи комплексний коефіцієнт використання будівлі.



Розумна опорна сила та висока стабільність: Основна конструкція використовує H-балки з розумною конструкцією перетину, яка має чудові механічні властивості та може ефективно витримувати різні навантаження. Вітро{2}}стійкі колони, розташовані з обох кінців, підвищують горизонтальну жорсткість конструкції, яка може ефективно протистояти впливу тайфунів і забезпечувати безпеку конструкції. Спільна конструкція стін між офісною будівлею та головним заводом підвищує загальну цілісність конструкції та покращує стабільність офісної будівлі.



Економічність та{0}}енергозбереження: Вибір розмірів секцій оптимізовано, а споживання сталі розумно контролюється (одиничне споживання сталі становить близько 50,2 кг/м², розраховане на площу основної будівлі 2520 м²). Прогони C-профілю мають малу вагу та високу ефективність, що не тільки економить сталеві ресурси, але й зменшує витрати на будівництво фундаменту. Спільна конструкція стін зменшує використання будівельних матеріалів і витрати на будівництво, що відповідає економічним потребам філіппінських підприємств у будівництві заводу.



Швидке будівництво та зручне обслуговування: Компоненти сталевих конструкцій попередньо виготовляються на заводі з високою точністю обробки та зручним -встановленням на місці, що може значно скоротити період будівництва та задовольнити потреби підприємств у швидкому виробництві. Компоненти сталевої конструкції прості в обслуговуванні, розбиранні та повторному використанні, що має гарну міцність і тривалий термін служби. У той же час, модульний режим виробництва сталевих конструкцій сприяє зниженню витрат на будівництво та підвищенню ефективності будівництва, що відповідає тенденції розвитку збірних будівель на Філіппінах.



Хороша адаптивність: Конструкція конструкції підходить для тропічного морського клімату Філіппін. Основні компоненти-великої секції можуть протистояти високій температурі, вологості та тайфунам на Філіппінах. Відкритий внутрішній простір зручний для вентиляції та розсіювання тепла, що може покращити робоче середовище заводу.





Філіппіни є ринком, що розвивається в Південно-Східній Азії, з бурхливою будівельною галуззю. Очікується, що з 2025 по 2030 рр. розмір ринку будівельної індустрії збереже загальний річний темп зростання на рівні 6,8%, а попит на промислові підприємства зростатиме з прискоренням індустріалізації. Маніла, Себу та Давао є трьома основними економічними центрами на Філіппінах з різними промисловими характеристиками та ринковими вимогами. Структурний дизайн і характеристики цього проекту дуже застосовні до цих трьох основних ринків, а саме:





Маніла, як столиця та економічний центр Філіппін, є ядром національного промислового та комерційного розвитку з високим ступенем індустріалізації та щільним розміщенням малих і середніх{0}}підприємств (МСП), особливо в галузі легкої промисловості, складання електроніки та харчової промисловості. Ринковий попит на малі й середні-промислові підприємства величезний. У той же час Маніла знаходиться в зоні тропічного морського клімату, де часті тайфуни і висока ціна на землю.

Застосовність цього проекту в Манілі відображається в трьох аспектах: по-перше, одно-пролітна конструкція без проміжних колон забезпечує високе використання простору, що може задовольнити потреби малих і середніх підприємств у гнучкому розміщенні виробничого обладнання, а мезонінна конструкція додатково розширює корисний простір, що підходить для ситуації високих цін на землю в Манілі та може допомогти підприємствам заощадити на землі. По-друге, вітростійка-конструкція конструкції (розташування вітро{3}}стійких колон) може ефективно протистояти тайфунам, що відповідає кліматичним особливостям Маніли. По-третє, сталева конструкція має переваги швидкого будівництва та низької вартості, що може задовольнити попит МСП на швидке будівництво та контроль витрат. Крім того, Маніла є основним ринком імпорту сталевих конструкцій на Філіппінах, і збірні компоненти сталевих конструкцій проекту можна швидко транспортувати та встановити, що відповідає тенденції розвитку збірних будівель у Манілі.





Себу є економічним центром регіону Visayas з розвиненою морською економікою та обробною промисловістю, зосередженою на таких галузях, як суднобудування, електроніка та обробка текстилю. Попит на промислові установки в основному зосереджений на підприємствах-середнього розміру з певною-несучою здатністю та вимогами до місця. Себу має вигідне географічне розташування, зручний транспорт і відносно низьку ціну на землю порівняно з Манілою, але на нього також впливають тайфуни та висока вологість.

Застосовність цього проекту в Себу в основному відображається в наступному: по-перше, основна конструкція використовує балки великого -розрізу H-, які мають високу несучу здатність і можуть відповідати вимогам до навантаження виробничих підприємств, таких як суднобудування та електроніка (наприклад, встановлення важкого обладнання). По-друге, відкритий внутрішній простір зручний для транспортування та розміщення великомасштабного-обладнання та напів-фабрикатів, що підходить для виробничих потреб обробної промисловості Себу. По-третє, сталева конструкція має гарну корозійну стійкість (після анти-корозійної обробки), яка може адаптуватися до морського клімату з високою вологістю в Себу. Крім того, повним ходом триває проект модернізації порту Себу та будівництво індустріального парку, а конструкція сталевої конструкції проекту відповідає попиту на будівництво промислових заводів у регіоні, який має широкі ринкові перспективи.





Давао є економічним центром Мінданао, головним чином зосередженим на переробці сільськогосподарської продукції, гірничодобувній промисловості та легкій промисловості. Ринковий попит на промислові установки – це переважно малі та середні-заводи з простою структурою, низькою вартістю та швидким будівництвом. Давао розташований у південній частині Філіппін, де тайфуни впливають відносно менше, ніж Маніла та Себу, але висока температура та вологість, а економічний рівень дещо нижчий, ніж у двох великих містах, тому підприємства приділяють більше уваги контролю витрат.

Застосовність цього проекту в Давао є особливо помітною: по-перше, проект має розумне споживання сталі та низьку вартість будівництва, що відповідає потребам контролю витрат підприємств у Давао. По-друге, швидкість будівництва сталевих конструкцій висока, що може допомогти підприємствам швидко запустити виробництво та скористатися ринковою можливістю. По-третє, конструкція конструкції проста та практична, вартість обслуговування низька, що підходить для потреб роботи малих та середніх-підприємств у Давао. Крім того, Давао сприяє будівництву індустріальних парків і потужностей з переробки сільськогосподарської продукції, а компактна структура проекту та гнучкий дизайн простору цілком можуть задовольнити потреби заводів з переробки сільськогосподарської продукції та допоміжних гірничодобувних підприємств, які мають сильну ринкову конкурентоспроможність.





Загальне споживання сталі проектом заводу CBC SG ECO становить близько 128,8 тонн. У проекті використовується одно-пролітна сталева каркасна конструкція з розумним дизайном, компактним плануванням, високим рівнем використання простору, хорошою стабільністю та економічною ефективністю. Структурні характеристики проекту дуже відповідають кліматичним особливостям і ринковому попиту Філіппін. У Манілі він може задовольнити потреби малого та середнього бізнесу в просторі та контролювати витрати; у Себу він може адаптуватися до вимог навантаження обробної промисловості; у Давао, він може задовольнити потреби підприємств у недорогому та швидкому будівництві. З безперервним розвитком філіппінської будівельної промисловості та зростаючим попитом на промислові підприємства цей вид проектування заводів із сталевих конструкцій має широке ринкове застосування та цінність для просування на основних філіппінських ринках, таких як Маніла, Себу та Давао. У той же час, оскільки Філіппіни покладаються на імпортні сталеві конструкції, збірні сталеві конструкції цього проекту відповідають характеристикам ринкового попиту та пропозиції на Філіппінах і мають хороші ринкові перспективи.
