Тимчасовий офіс CBC Flatpack Container для компанії Chile PTC

Дизайн, перелік матеріалів і ринкова адаптованість тимчасового офісу CBC Flatpack Container для компанії Chile PTC





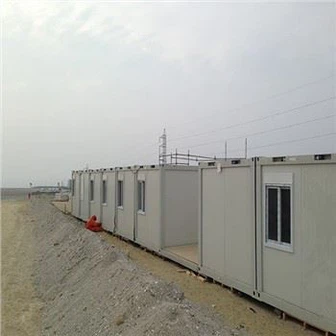

Цей проект являє собою дво{0}}поверховий тимчасовий будівельний офіс, побудований для будівельного майданчика Chile PTC Company з використанням контейнерних будинків Flatpack стандарту CBC. Стандартні розміри контейнерного будинку CBC Flatpack становлять Ш2438 мм × Д6000 мм × В2591 мм. Кожен контейнер складається з цілісного даху з пінополіуретану (зі збірними схемами на заводі), повністю збірної підлоги (сталева конструкція з конфігурацією водного каналу, підлога з цементного волокна та підлога з ПВХ 2 мм), 14 стінових сендвіч-панелей EPS з гребнем-і-пазами (товщиною 75 мм, зі збірними дверима та вікнами) та 4 CBC створені-стовпці. Вся будівля складається з 16 стандартних контейнерів, включаючи 11 контейнерів на першому поверсі та 5 контейнерів на другому поверсі, з розумним плануванням для задоволення функціональних потреб будівельного майданчика офісу, їдальні, санітарії та відпочинку.





2.1 Загальний план

Тимчасовий офіс — це дво-поверхова будівля із загалом 16 стандартними контейнерами CBC Flatpack. Перший поверх складається з 11 контейнерів, розташованих із заходу на схід, а другий поверх складається з 5 контейнерів, які розміщені безпосередньо над 3-7-м контейнерами на першому поверсі. Дах решти контейнерів на першому поверсі перетворюється на доступний балкон, огороджений спеціальними перилами CBC. З північної сторони першого поверху встановлено сталеві сходи CBC для з’єднання першого та другого поверхів для вертикального руху.

2.2 Дизайн першого поверху (11 контейнерів)

Контейнери 1-3 (найзахідніший): з’єднані як інтегрована велика їдальня. Три контейнери тісно з’єднані між собою спеціальними з’єднувальними частинами CBC, а внутрішні перегородки видалені, щоб утворити великий простір. Збірні водопроводи підлоги контейнера з’єднані для задоволення потреб їдальні у воді (наприклад, питної води та води для очищення). Збірні схеми в покрівлі з пінополіуретану розширені та підключені для встановлення необхідного для їдальні освітлення та електрообладнання.

Контейнери 4-5: використовуються як туалети. Контейнер 4 призначений як чоловічий туалет, а контейнер 5 — як жіночий. Збірна водопровідна система підлоги контейнера використовується для встановлення піддонів, умивальників та інших санітарних приміщень, а дренажна система підключається до внутрішнього тимчасового дренажного трубопроводу. Збірні двері та вікна на стінових панелях зберігаються для забезпечення вентиляції та освітлення в туалеті.

Контейнери 6-7: використовуються як роздягальні та громадські ванні кімнати. Контейнер 6 – роздягальня, в якій встановлені прості шафки (закріплені на сталевій конструкції контейнера); Контейнер 7 – це громадська ванна кімната, у якій використовується збірний водяний канал контейнера для встановлення душових кабін і раковин, а також добре справляється з водонепроникною обробкою підлоги з ПВХ 2 мм. Стінові панелі оснащені вентиляційними вікнами для запобігання накопиченню вологи.

Контейнери 8-10: об’єднані як великий-простір офісу, зміщений на 1,5 метри на південь відносно контейнерів 1-7 і 11. Три контейнери з’єднані в одне ціле, внутрішні перегородки видалені, щоб утворити відкриту офісну зону для роботи персоналу на місці. Використовуються готові схеми та освітлення на даху, а додаткові розетки встановлюються відповідно до потреб. Збірні двері та вікна на стінових панелях регулюються належним чином, щоб забезпечити хороше освітлення та вентиляцію.

Контейнер 11: зміщений на 1,5 метри на південь відносно контейнерів 8-10 (3 метри на південь відносно контейнерів 1-7), використовується як незалежний офіс менеджера. Контейнер зберігає свою оригінальну незалежну конструкцію, всередині якої розміщено письмовий стіл, стілець і шафу для файлів. Збірні двері та вікно на стіновій панелі використовуються як вхід і вихід та вікно освітлення, а внутрішній контур підключається для встановлення кондиціонера, освітлення та іншого обладнання.



2.3 Дизайн другого поверху (5 контейнерів)

Другий поверх складається з 5 контейнерів, які відповідно розміщені безпосередньо над 3-7-м контейнерами на першому поверсі та з’єднані у великий-простір офісу. П’ять контейнерів тісно з’єднані між собою спеціальними сполучними частинами CBC, а внутрішні перегородки видалено, щоб утворити відкриту офісну зону для команди керівництва. Збірний дах із пінополіуретану (з контурами) і підлога кожного контейнера зберігаються та з’єднуються. Стінові панелі зі східної та західної сторін оснащені додатковими вікнами для збільшення освітлення. Південна та північна сторони другого поверху обладнані огорожею (сумісно з огорожею балкона на першому поверсі) для забезпечення безпеки.

2.4 Проектування допоміжних приміщень

CBC Steel Staircase: встановлено на північній стороні першого поверху, між контейнерами 8 і 9, з’єднуючи перший і другий поверхи. Сходи виготовлені зі спеціальної сталевої конструкції CBC шириною 1,2 метра, проти-східцями та поручнями з обох боків (відповідає стилю балконних огорож). Сходи закріплені на сталевій конструкції контейнера, щоб забезпечити стабільність і відповідати сейсмічним вимогам Чилі.

Доступний балкон: Дахи контейнерів 1-2, 8-11 на першому поверсі трансформуються в доступні балкони (дах контейнерів 3-7 перекритий контейнерами другого поверху). Дах контейнера з поліуретанової піни використовується як підлога балкона, а для забезпечення безпеки навколо балкона встановлені спеціальні перила CBC (висота 1,1 метра). Перила закріплені на стовпах контейнера для забезпечення стійкості.

З’єднувальні частини: усі контейнери (включаючи з’єднання між першим і другим поверхами та з’єднання між суміжними контейнерами на тому самому поверсі) з’єднані за допомогою спеціальних високо-з’єднувальних болтів CBC та ущільнювальних смуг, щоб забезпечити загальну стабільність будівлі та запобігти витоку води та повітря.

Розширення водопостачання та електрики: на основі готової системи водопостачання та електрики контейнера розширте водопровідні труби та контури, щоб задовольнити функціональні потреби кожної зони (такої як їдальня, ванна кімната та кондиціонування повітря в офісі). Водопровідні труби та контури виготовлені зі стійких-корозійних матеріалів, щоб адаптуватися до місцевого клімату Чилі.





Перелік матеріалів поділено на три частини: стандартні компоненти контейнера, нестандартні сполучні та допоміжні матеріали та додаткові функціональні матеріали, що забезпечує точність і деталізацію для довідкових матеріалів. Усі матеріали відповідають відповідним стандартам Чилі та вимогам якості компанії CBC.

3.1 Стандартні компоненти контейнера (загалом 16 контейнерів)

Назва матеріалу	Специфікація/модель	Кількість	Дозування (кг)	Зауваження
Вбудована покрівля з пінополіуретану (зі збірною схемою)	W2438×L6000 мм, зі збірними проводами та лампами	16 штук	2880	стандарт CBC, кожен 180 кг; схема, виготовлена ​​на заводі
Збірна підлога	W2438×L6000 мм, сталева конструкція + водопровід + підлога з цементного волокна + 2 мм ПВХ підлога	16 штук	5760	стандарт CBC, кожен 360 кг; водний шлях збірний для щоденного використання
Стінова сендвіч-панель із стипу -і-полістиролу	Товщина 75 мм, двері та вікна готові	224 шт	7840	14 штук в контейнері по 35 кг; двері та вікна збірні
Спеціальний стовпець CBC	H2591 мм, сталева конструкція, налаштована CBC	64 шт	3840	4 штуки в контейнері по 60 кг; використовується для підтримки даху та з’єднання підлог
Збірна фурнітура для дверей та вікон	Підходить до стінової панелі, рама з алюмінієвого сплаву	32 комплекти (16 дверей, 16 вікон)	512	1 двері та 1 вікно на контейнер, кожен комплект 16 кг
Збірне приладдя для схеми	Вимикачі, розетки, дроти, лампи	16 наборів	256	Відповідає контуру даху з поліуретанової піни, кожен комплект 16 кг
Збірні аксесуари для водних шляхів	Водопровідні труби, вентилі, з'єднувачі	16 наборів	384	Підходить до збірної підлоги, кожен комплект 24 кг
Підсумок стандартних компонентів	-	-	21472	-



3.2 Спеціальні сполучні та допоміжні матеріали

Назва матеріалу	Специфікація/модель	Кількість	Дозування (кг)	Зауваження
Спеціальний високоміцний-з’єднувальний болт CBC	М20×80, клас 10,9, анти-корозія	800 штук	720	Використовується для з’єднання суміжних контейнерів і перекриттів; кожна по 0,9 кг
Ущільнювальна стрічка	Водо- та пилонепроникний матеріал EPDM	1000 метрів	500	Використовується для зазорів з'єднання контейнерів; 0,5 кг на метр
Сталеві сходи на замовлення CBC	Ширина 1,2 м, сталева конструкція, проти-сходинки	1 комплект	800	З'єднують перший і другий поверхи, з поручнями; анти{0}}сейсмічний дизайн
Балконні перила CBC на замовлення	Висота 1,1м, сталева конструкція, анти-корозія	80 метрів	960	Використовується для балконів першого-поверху та периметра другого-поверху; 12 кг на метр
Сталева сполучна балка	H200×100×5×8, сталева конструкція	30 шт	720	Використовується для зміцнення з'єднання між контейнерами; кожен по 24 кг
Анти{0}}корозійна фарба	Анти-іржа, анти-ультрафіолет, підходить для клімату Чилі	50 бочок	500	10 кг на бочку; використовується для сталевих компонентів, таких як сходи та перила
Проміжний підсумок індивідуальних допоміжних матеріалів	-	-	4200	-



3.3 Додаткові функціональні матеріали

Назва матеріалу	Специфікація/модель	Кількість	Дозування (кг)	Зауваження
Санітарні приміщення	Каструлі навпочіпки, умивальники, душові кабіни	1 комплект (6 каструль навпочіпки, 4 раковини, 4 душові)	360	Використовується для туалетів (Контейнери 4-5) і ванних кімнат (Контейнер 7)
Подовження водопровідної труби	Матеріал ПВХ, Φ50/Φ32	200 метрів	200	Розширити збірний водний шлях, щоб з’єднати санітарні вузли та їдальню
Розширення ланцюга	Мідний дріт, 2,5 мм²/4 мм²	300 метрів	150	Розширення збірної схеми для встановлення додаткових розеток та кондиціонерів
Додаткові розетки та вимикачі	Водостійкий, промислового класу	50 комплектів	50	Використовується для офісів, їдалень та інших приміщень; кожен по 1 кг
Водостійке покриття	Поліуретанове водостійке покриття	20 бочок	200	10 кг на бочку; використовується для підлоги ванної (контейнер 7) і балкона
Шафка	Сталева конструкція, однодверні	20 шт	600	Використовується для роздягальні (контейнер 6); кожні 30 кг
Додаткове вікно	Алюмінієвий сплав 1,2м×1,0м зі склом	10 шт	320	Встановлено на контейнерах другого-поверху для збільшення освітлення
Підсумок додаткових функціональних матеріалів	-	-	1880	-



3.4 Загальна доза матеріалу

Загальна доза компонентів стандартного контейнера: 21472 кг (21,47 тонни)

Загальна доза нестандартних допоміжних матеріалів: 4200 кг (4,20 тонни)

Загальна доза додаткових функціональних матеріалів: 1880 кг (1,88 тонни)

Загальна доза всього проекту: 27552 кг (27,55 тонн)



4.1 Високий ступінь попереднього виготовлення та швидке будівництво

Усі компоненти контейнерного будинку CBC Flatpack (дах, підлога, стінові панелі, колони) попередньо виготовлені на заводі, включаючи контури, водні шляхи, двері та вікна. На будівництві потрібна тільки збірка і підключення, що значно скорочує термін будівництва. Для цього дво-проекту тимчасового офісу збірка на-майданчику може бути завершена протягом 15 днів, що набагато швидше, ніж традиційна цегляна-бетонна конструкція, ефективно задовольняючи нагальні потреби будівельного майданчика у тимчасових офісних приміщеннях.



4.2 Висока мобільність і багаторазове використання

Будинок-контейнер має модульну конструкцію, і кожен контейнер є незалежною одиницею, яку можна розбирати, переміщувати та використовувати повторно. Після завершення будівельного проекту компанії PTC тимчасовий офіс можна розібрати та транспортувати на інші будівельні майданчики для повторного монтажу, що зменшує витрати матеріалів і витрати на будівництво. При цьому пошкодження будівельного майданчика при демонтажно-монтажних роботах незначні, що відповідає концепції зеленого будівництва.



4.3 Хороша структурна стабільність і сейсмічні характеристики

Контейнерний будинок складається з-високоміцних сталевих конструкційних колон і з’єднувальних частин із високою загальною стабільністю. У поєднанні з анти-сейсмічним дизайном сталевих сходів і з’єднувальних балок він може відповідати вимогам сейсмічної інтенсивності Чилі (до 9 градусів). Вбудований поліуретановий пінопласт для даху та сендвіч-панелі EPS мають гарну вітростійкість, яка може адаптуватися до сильного вітру в прибережних районах Чилі.



4.4 Повні функції та зручне використання

Збірна підлога контейнера оснащена повною системою водопроводу та дво{0}}шаровою підлогою (підлога з цементного волокна + підлога з ПВХ), яка є водонепроникною та-зносостійкою; цілісна покрівля з поліуретанової піни має хороші теплоізоляційні характеристики та готові схеми, які можуть задовольнити потреби освітлення та електричного обладнання; Стінові сендвіч-панелі EPS мають хороші теплоізоляційні та звукоізоляційні властивості, створюючи комфортне робоче та житлове середовище для-персоналу на місці. Розумне планування проекту (їдальня, туалет, офіс, роздягальня) також відповідає багато-функціональним потребам будівельного майданчика.



4.5 Економічний та екологічний

Будинок-контейнер має низьку вартість будівництва, короткий термін будівництва та може багаторазово використовуватися, що значно знижує загальну вартість тимчасових будівель. Водночас фабричне виготовлення зменшує-будівельне сміття, а матеріали підлягають вторинній переробці, що відповідає глобальній тенденції екологічного та низько-вуглецевого розвитку. Крім того, анти{4}}обробка сталевих компонентів від корозії подовжує термін служби будівлі, ще більше знижуючи витрати на подальше обслуговування.



Тимчасовий контейнерний офіс CBC Flatpack, який має такі переваги, як швидке будівництво, сильна мобільність, повні функції та хороша стабільність, має широку сферу застосування, в основному включаючи наступні сфери:

5.1 Тимчасові споруди будівельного майданчика

Він в основному використовується як тимчасові офіси, гуртожитки, їдальні, туалети, роздягальні та інші об’єкти на будівельних майданчиках (таких як будівництво будинків, будівництво доріг, будівництво мостів тощо), які можуть задовольнити життєві та робочі потреби -персоналу на місці. Цей проект є типовим застосуванням на будівельному майданчику Chile PTC Company.



5.2 Аварійно-рятувальні роботи та допомога при стихійних лихах

У разі стихійних лих (землетруси, повені, тайфуни тощо) будинок-контейнер може бути швидко транспортований до зони лиха та зібраний у будинки тимчасового переселення, медичні пункти, командні центри тощо завдяки швидкій швидкості монтажу та високій мобільності, що забезпечує своєчасну підтримку для аварійно-рятувальних робіт та ліквідації наслідків стихійних лих.



5.3 Тимчасові комерційні та громадські споруди

Його можна використовувати як тимчасові комерційні об’єкти (тимчасові магазини, виставкові зали, кіоски) і громадські об’єкти (тимчасові лікарні, школи, центри громадського обслуговування) у районах із тимчасовими потребами, наприклад у міських реконструкціях, велико-масштабній діяльності та віддалених районах із недостатньо розвиненою інфраструктурою.



5.4 Тимчасові споруди промислових і гірничодобувних підприємств

На промислових і гірничодобувних підприємствах (шахтах, фабриках тощо) його можна використовувати як тимчасові офіси, робочі кімнати, склади та приміщення для технічного обслуговування-для персоналу на місці, пристосовуючись до суворого робочого середовища промислових і гірничодобувних районів завдяки своїй міцній структурній стабільності та анти-корозійним характеристикам.



5.5 Віддалені райони та польові операції

Для польових робіт (геологорозвідка, розвідка нафти, енергетичне будівництво тощо) і віддалених районах із незручним транспортом і нерозвиненою інфраструктурою контейнерний будинок легко транспортувати та монтувати, він може забезпечити стабільне та комфортне тимчасове проживання та робоче місце для персоналу.



Основними ринками CBC є Чилі, Філіппіни, Папуа-Нова Гвінея, Південна Африка та інші країни. Контейнерний будинок CBC Flatpack із модульною конструкцією та регульованою продуктивністю може бути адаптований до різних природних умов, потреб ринку та відповідних стандартів кожної країни шляхом простих налаштувань, демонструючи хорошу адаптивність на ринку.

6.1 Ринок Філіппін

Філіппіни розташовані в зоні тропічного мусонного клімату з високою температурою, сильними дощами, частими тайфунами (базова швидкість вітру до 50 м/с) і частими землетрусами (сейсмічна інтенсивність до 7-8 градусів). Заходи адаптивності контейнерного будинку є наступними: 1) Регулювання опору вітру: посилення з’єднання між контейнерами, збільшення кількості з’єднувальних болтів і з’єднувальних балок, а також оптимізація конструкції даху для покращення опору вітру; 2) Сейсмічна коригування: додайте анти{7}}сейсмічні ізоляційні прокладки внизу колон контейнера, щоб зменшити вплив землетрусів, і використовуйте більш гнучкі з’єднувальні вузли, щоб покращити пластичність конструкції; 3) Анти{8}}корозійне та волого-налаштування: використовуйте вищий{10}}антикорозійний-клас для сталевих компонентів, щоб адаптуватися до вологого та солоного морського клімату, і додайте вологостійкі шари на стінові панелі та підлогу, щоб запобігти накопиченню вологи; 4) Регулювання дренажу: оптимізуйте нахил даху та додайте додаткові дренажні труби, щоб забезпечити плавний дренаж під час сильного дощу. Контейнерний будинок можна використовувати як тимчасові споруди для будівельних майданчиків, будинків для екстреного переселення та інших полів на Філіппінах, задовольняючи потреби місцевого ринку.



6.2 Ринок Папуа Нової Гвінеї

Папуа-Нова Гвінея розташована в кліматичній зоні тропічних лісів, з високою температурою, високою вологістю, рясними опадами, частими землетрусами та складними геологічними умовами (багато гірських районів, погана несуча здатність фундаменту). Заходи адаптації наступні: 1) Коригування фундаменту: для територій з низькою несучою здатністю фундаменту використовуйте стрічкові або пальові фундаменти для покращення несучої здатності; 2) Регулювання вентиляції та -вологонепроникності: збільште кількість вікон і встановіть вентиляційні вентилятори, щоб покращити вентиляцію в приміщенні, а також використовуйте вологостійкі -матеріали EPS для стінових панелей, щоб запобігти корозії від вологи; 3) Транспортування та коригування будівництва: Розділіть великі компоненти на невеликі секції для транспортування, щоб адаптуватись до слаборозвиненого руху в гірських районах, а також застосувати прості й легкі-для-сполучення методи для адаптації до місцевого рівня будівництва; 4) Регулювання сейсмічної та вітрової стійкості: зверніться до місцевих норм сейсмічного проектування, оптимізуйте конструкційну систему для покращення сейсмічних характеристик і зміцніть дах і стінові панелі, щоб протистояти сильним вітрам і сильним дощам. Контейнерний будинок дуже підходить для тимчасових офісів, гуртожитків та інших об'єктів на будівельних майданчиках і в районах видобутку в Папуа-Новій Гвінеї.



6.3 Ринок Південної Африки

У Південній Африці субтропічний клімат із великою різницею температур між денною та нічною, сильною сонячною радіацією, періодичними сильними вітрами та землетрусами (сейсмічна інтенсивність до 6-7 градусів) і високою вологістю в деяких районах. Заходи адаптації такі: 1) Регулювання теплоізоляції: додайте шар теплоізоляційної бавовни між дахом і стіновими панелями, щоб покращити теплоізоляційні характеристики, і використовуйте кольорові сталеві пластини з анти-ультрафіолетовим покриттям, щоб уповільнити старіння, спричинене сильним сонячним випромінюванням; 2) Анти{6}}регулювання корозії: застосуйте гаряче-цинкування + антикорозійну обробку сталевих компонентів, щоб адаптуватися до місцевої вологості та клімату та подовжити термін служби; 3) Регулювання різниці температур: встановіть компенсаційні шви в конструкції, щоб зняти напругу, спричинену тепловим розширенням і звуженням, запобігаючи деформації конструкції; 4) Регулювання вітру та сейсмічної стійкості: належним чином збільште розмір перетину колон і сполучних балок, щоб покращити опір вітру та сейсмічні характеристики. Контейнерний будинок можна використовувати як тимчасові офіси, комерційні об’єкти та будинки для екстреного переселення в Південній Африці, задовольняючи попит місцевого ринку на тимчасові будівлі з енергозбереженням, захистом навколишнього середовища та стабільністю.



6.4 Резюме ринкової адаптації

Контейнерний будинок CBC Flatpack має модульну та стандартизовану конструкцію, а його основні компоненти (дах, підлога, стінові панелі) можна регулювати відповідно до місцевого клімату (температура, кількість опадів, швидкість вітру), геологічних умов (несуча здатність фундаменту, сейсмічна інтенсивність), потреб ринку (функціональні вимоги, рівень будівництва) та відповідних норм кожної країни. Він добре адаптується на основних ринках CBC (Чилі, Філіппіни, Папуа-Нова Гвінея, Південна Африка тощо), може задовольнити різноманітні потреби різних ринків тимчасових будівель і має широкі ринкові перспективи.



Дво-тимчасовий офіс, розроблений для компанії Chile PTC із використанням контейнерних будинків Flatpack стандарту CBC, повністю відповідає функціональним потребам будівельного майданчика, маючи прийнятне планування, повне обладнання та детальний і точний перелік матеріалів для довідки на будівництво. Контейнерний будинок CBC Flatpack має такі переваги, як швидке будівництво, висока мобільність, хороша стабільність, повні функції, економічність та захист навколишнього середовища, а також має широку сферу застосування, яка може широко використовуватися на будівельних майданчиках, аварійно-рятувальних, промислових і гірничодобувних підприємствах та в інших галузях. У той же час, завдяки простим адаптивним налаштуванням, контейнерний будинок може задовольнити різні потреби інших основних ринків CBC (Філіппіни, Папуа-Нова Гвінея, Південна Африка тощо), демонструючи сильну ринкову конкурентоспроможність і широкі перспективи розвитку.
