Модульний контейнерний будинок Camp Facility для гірничопромислового комплексу AMMAN – Індонезія



1️⃣ Клієнт: PT AMMAN Mineral Internasional (Індонезія)

2️⃣ Розташування: віддалений острів, Індонезія

3️⃣ Обсяг: Будівництво 6 однакових дво-поверхових модульних будівель табору для розміщення робочої сили

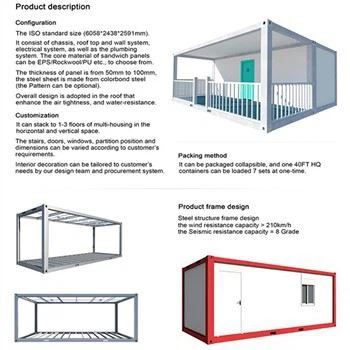

4️⃣ Модульні одиниці: CBC Standard Flatpack Container House

5️⃣ Розміри: Ш 2438 мм × Д 6000 мм × В 2700 мм

6️⃣ Загальна кількість одиниць: 6 будівель × 80 одиниць=480 контейнерних будинків



Планування на будівлю:

▶️ Два поверхи по 40 кімнат (40 контейнерів)

▶️ Кімнати розташовані в двох -за-задніх рядах (20 + 20)

▶️Зовнішні коридори з обох довгих сторін (без внутрішнього коридору)

▶️Доступ через зовнішні сталеві сходи з обох кінців



Архітектурне оздоблення:

▶️Зовнішня частина будівлі (стінки контейнера): синій (RAL 5010)

▶️Коридори, сходи, поручні: жовтий (RAL 1021) із системою захисного фарбування 300 мкм

▶️Покрівля: легка оцинкована сталева конструкція даху над усією будівлею (одно-скатний або двосхилий, нахил -5 градусів)



Транспорт і логістика:

🌏 4 плоских контейнера в комплекті як 1 транспортна одиниця

🌏 2 пачки (8 контейнерів) поміщаються в транспортний контейнер High Cube (HQ) розміром 1 × 40 футів

🌏 Загальний об’єм доставки: 480 ÷ 8=60 × 40-футових HQ контейнерів, а також 15 x 40-футових HQ для всіх коридорів, сходів, поручнів, даху та сантехніки.



✅ Швидке розгортання

Конструкція плоскої упаковки CBC зменшує обсяг транспортування на 75% порівняно з традиційними контейнерами

-Час складання на місці: < 30 днів на будівлю з невеликою бригадою

Паралельні робочі потоки: підготовка основи до надходження модулів

✅ Перевірена довговічність у тропічних морських середовищах

Блоки CBC мають рами з оцинкованої сталі Z275, ізоляцію з пінополіуретану та ущільнювачі морського -класу

Система фарби 300 мкм на циркуляційних елементах перевищує ISO 12944 C5-M (клас морської корозії)

Інтеграція даху та модуля запобігає проникненню води,-що є критичним для-значних{1}}опадів на індонезійських островах

✅ Ефективність логістики

8 одиниць на 40-футовий HQ контейнер максимізує простір судна

Спрощене митне оформлення (стандартизований код HS для модульного корпусу)

Не потрібні важкі крани-модулі, зібрані за допомогою телескопічних навантажувачів

✅ Відповідність і комфорт

Відповідає індонезійським стандартам SNI для тимчасового житла для працівників

Кожна кімната включає: ізольовані стіни/дах, розсувні вікна, двері, електричні розетки, стельовий вентилятор, сантехніку та електричну систему;

Природна перехресна-вентиляція через-подвійне розташування

✅ Масштабованість і майбутня гнучкість

Будівлі можна розібрати і перенести

Додаткові модулі легко інтегруються для розширення табору



1 план будівлі (на одиницю)



Параметр	Значення
Слід будівлі	24.38 m (W) × 60.0 m (L)
Кількість поверхів	2
Кімнат на поверсі	40 (20 з кожного боку)
Ширина коридору	1,5 м (зовнішній, консольний або опорний)
Висота від-до-поверху	2,9 м (з конструктивною глибиною)
Загальна висота будівлі (до карнизу)	-6.2 m
Звис даху	0,6 м з усіх боків

Примітка: Контейнери встановлюються безпосередньо на вирівняний бетонний цоколь або фундамент з гвинтових паль.



2 Система даху

Структура: Прогони з холодного-профілю C-на легких сталевих фермах або портальних рамах

Проліт: 24,38 м (світлий проліт або з центральною опорою, якщо потрібно)

Облицювання: гофрований оцинкований сталевий лист BMT товщиною 0,5 мм (синій, естетичний вигляд)

Дренаж: Коробчаті жолоби + водостічні труби на кінцях



3 Тираж

сходи: Дві зовнішні сталеві сходові вежі на будівлю (по одній на кожному кінці)

Ширина: 1,2 м

Ступені: сталева решітка або шашка

Поручні: оцинкована труба Ø48 мм, пофарбована в жовтий колір

Доріжки: сталеві настили з консольними-підтримками або колонами з-стійкою до ковзання поверхнею

---



Пункт	опис	Кількість	Примітки
Контейнерні модулі	CBC Flatpack House (2,438×6,0×2,7 м)	80 одиниць	Попередньо-обладнаний дверима, вікнами, ізоляцією, електричним-підключенням
Конструкційна сталь (дах)	Прогони та ферми C200–C250 (клас 300)	-8 500 кг	HDG або фарбований
Доріжка структура	Балки SHS/RHS, опори ґрат	-3 200 кг	Пофарбований у жовтий колір (система 300 мкм)
Сходові вежі	Стрингери, сходинки, поручні	2 набори	Жовта фарба, не{0}}ковзкі протектори
Обшивка даху	0,5 мм оцинк. сталевий лист	1,600 m²	Синє покриття-
Кріплення та аксесуари	Болти, кліпси, анкери, герметики	-	Стійкий-до корозії
Система фарбування	Епоксидне/поліуретанове покриття 300 мкм	-1200 м² (жовті зони)	Для доріжок, сходів, перил

Всього на 6 корпусів

Контейнери: 480 одиниць

Дах сталевий: 51 000 кг

Сталь маршів/сходів: 19 200 кг

Обшивка даху: 9,600 m²

Доставка: 60 × 40-футових HQ контейнерів
